CUPAL kábelsaru
Bimetál réz-alumínium kábelsaru — csősaru szemes (10–625 mm²), Al/Cu toldóhüvely, tüskesaru. 109 SKU raktárról, nettó 2 314 Ft-tól. ICALCU sorozat.
Miért bimetál kábelsaru?
Ha alumínium vezetéket kell réz csatlakozóra (gyűjtősín, megszakító, sorkapocs) kötni, a két fém közvetlen érintkezése galvánkorróziót okoz. A CUPAL Al/Cu bimetál kábelsaru megoldja: az alumínium szárat préseled a kábelre, a réz fülön csavarozod a csatlakozóra. A diffúziós kötés az Al és Cu között galvánkorrózió-mentes.
Három alapforma: csősaru szemes (préselhető, csavarozható szem — a leggyakoribb), toldóhüvely (két különböző fémű kábel toldása), és tüskesaru (vágó/válósaru megszakítóhoz, ahol Cu tüske kell).

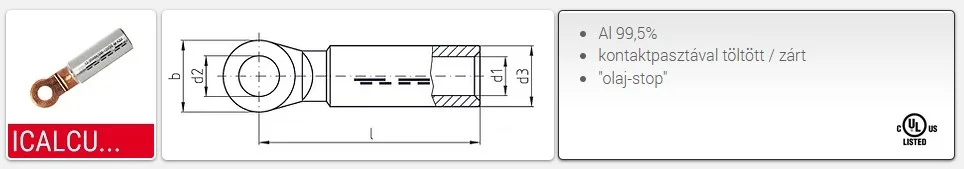

Csősaru szemes Al/Cu (nettó, Ft)
Préselhető Al szár + szemes Cu fül (DIN 46329). Sorok = keresztmetszet, oszlopok = csavarátmérő. 52 SKU raktárról.
| Keresztmetszet | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|
| 10 mm² | 2314 Ft ICALCU108 | — | — | — | — |
| 16 mm² | 2591 Ft ICALCU168 | 2591 Ft ICALCU1610 | — | — | — |
| 25 mm² | 2591 Ft ICALCU258 | 2591 Ft ICALCU2510 | 3413 Ft ICALCU2512 | — | — |
| 35 mm² | 2918 Ft ICALCU358 | 2918 Ft ICALCU3510 | 2918 Ft ICALCU3512 | — | — |
| 50 mm² | 2918 Ft ICALCU508 | 2918 Ft ICALCU5010 | 2918 Ft ICALCU5012 | — | — |
| 70 mm² | 3773 Ft ICALCU708 | 3306 Ft ICALCU7010 | 3306 Ft ICALCU7012 | 3634 Ft ICALCU7016 | — |
| 95 mm² | 4664 Ft ICALCU958 | 4073 Ft ICALCU9510 | 4073 Ft ICALCU9512 | 4073 Ft ICALCU9516 | — |
| 120 mm² | 4803 Ft ICALCU1208 | 4184 Ft ICALCU12010 | 4184 Ft ICALCU12012 | 4184 Ft ICALCU12016 | — |
| 150 mm² | 5495 Ft ICALCU1508 | 4803 Ft ICALCU15010 | 4803 Ft ICALCU15012 | 4803 Ft ICALCU15016 | — |
| 185 mm² | 8959 Ft ICALCU1858 | 7804 Ft ICALCU18510 | 7804 Ft ICALCU18512 | 7804 Ft ICALCU18516 | 8682 Ft ICALCU18520 |
| 240 mm² | — | 8404 Ft ICALCU24010 | 8404 Ft ICALCU24012 | 8404 Ft ICALCU24016 | 9328 Ft ICALCU24020 |
| 300 mm² | — | 12 699 Ft ICALCU30010 | 12 699 Ft ICALCU30012 | 12 699 Ft ICALCU30016 | 12 699 Ft ICALCU30020 |
| 400 mm² | — | 15 701 Ft ICALCU40010 | 15 701 Ft ICALCU40012 | 15 701 Ft ICALCU40016 | 15 701 Ft ICALCU40020 |
| 500 mm² | — | 19 395 Ft ICALCU50010 | 19 395 Ft ICALCU50012 | 19 395 Ft ICALCU50016 | 19 395 Ft ICALCU50020 |
| 625 mm² | — | — | 44 331 Ft ICALCU62512 | 44 331 Ft ICALCU62516 | 44 331 Ft ICALCU62520 |
Toldóhüvely Al/Cu (nettó, Ft)
Al vezetéket Cu vezetékhez csatlakoztató bimetál toldóhüvely. Sorok = Al keresztmetszet, oszlopok = Cu keresztmetszet. 46 SKU raktárról.
| Al keresztm. | 10 mm² | 16 mm² | 25 mm² | 35 mm² | 50 mm² | 70 mm² | 95 mm² | 120 mm² | 150 mm² | 185 mm² | 240 mm² | 300 mm² | 400 mm² |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 mm² | 3168 Ft ICALCU1610V | 3168 Ft ICALCU1616V | — | — | — | — | — | — | — | — | — | — | — |
| 25 mm² | 3168 Ft ICALCU2510V | 3251 Ft ICALCU2516V | 3306 Ft ICALCU2525V | — | — | — | — | — | — | — | — | — | — |
| 35 mm² | — | 3440 Ft ICALCU3516V | 3496 Ft ICALCU3525V | 3551 Ft ICALCU3535V | — | — | — | — | — | — | — | — | — |
| 50 mm² | — | 4664 Ft ICALCU5016V | 3773 Ft ICALCU5025V | 3856 Ft ICALCU5035V | 4050 Ft ICALCU5050V | — | — | — | — | — | — | — | — |
| 70 mm² | — | — | 4405 Ft ICALCU7025V | 4516 Ft ICALCU7035V | 4664 Ft ICALCU7050V | 5172 Ft ICALCU7070V | — | — | — | — | — | — | — |
| 95 mm² | — | — | — | 4803 Ft ICALCU9535V | 5033 Ft ICALCU9550V | 5218 Ft ICALCU9570V | 5634 Ft ICALCU9595V | — | — | — | — | — | — |
| 120 mm² | — | — | — | — | 5634 Ft ICALCU12050V | 5726 Ft ICALCU12070V | 6049 Ft ICALCU12095V | 6326 Ft ICALCU120120V | — | — | — | — | — |
| 150 mm² | — | — | — | — | — | 6326 Ft ICALCU15070V | 6604 Ft ICALCU15095V | 7019 Ft ICALCU150120V | 8220 Ft ICALCU150150V | — | — | — | — |
| 185 mm² | — | — | — | — | — | — | 7850 Ft ICALCU18595V | 8127 Ft ICALCU185120V | 8543 Ft ICALCU185150V | 8820 Ft ICALCU185185V | — | — | — |
| 240 mm² | — | — | — | — | — | — | — | 10 621 Ft ICALCU240120V | 11 037 Ft ICALCU240150V | 11 406 Ft ICALCU240185V | 13 068 Ft ICALCU240240V | — | — |
| 300 mm² | — | — | — | — | — | — | — | — | 14 731 Ft ICALCU300150V | 15 147 Ft ICALCU300185V | 15 701 Ft ICALCU300240V | 15 701 Ft ICALCU300300V | — |
| 400 mm² | — | — | — | — | — | — | — | — | — | 16 624 Ft ICALCU400185V | 18 240 Ft ICALCU400240V | 22 997 Ft ICALCU400300V | — |
| 500 mm² | — | — | — | — | — | — | — | — | — | — | 26 414 Ft ICALCU500240V | 30 293 Ft ICALCU500300V | 50 889 Ft ICALCU500400V |
Tüskesaru Al/Cu (nettó, Ft)
| Al keresztm. | Cu tüske | Cikkszám | Listaár (nettó) |
|---|---|---|---|
| 16 mm² | Ø6 mm | ICALCU16B6V | 5772 Ft |
| 25 mm² | Ø6 mm | ICALCU25B6V | 5772 Ft |
| 35 mm² | Ø7 mm | ICALCU35B7V | 6188 Ft |
| 50 mm² | Ø8 mm | ICALCU50B8V | 6511 Ft |
| 70 mm² | Ø10 mm | ICALCU70B10V | 7250 Ft |
| 95 mm² | Ø12 mm | ICALCU95B12V | 8682 Ft |
| 120 mm² | Ø12 mm | ICALCU120B12V | 9790 Ft |
| 150 mm² | Ø12 mm | ICALCU150B12V | 10 529 Ft |
| 185 mm² | Ø14 mm | ICALCU185B14V | 13 392 Ft |
| 240 mm² | Ø16 mm | ICALCU240B16V | 15 747 Ft |
| 300 mm² | Ø18 mm | ICALCU300B18V | 19 764 Ft |
Al szárral préselhető, Cu tüskével szerelhető — megszakítóhoz, válókapcsolóhoz, ahol a csatlakozó Cu tüskét vár. 11 SKU raktárról.
Az árak nettó listaárak. Bruttó = nettó × 1,27 (27 % ÁFA).Nagyobb tételre (50+ db) kedvezmény — kérj egyedi árajánlatot.
Érvényes: 2025-02-01
Melyiket válaszd?
Egyenes saru a leggyakoribb: alumínium kábel végére préseled, és a réz fülen csavarozod a csatlakozóra. Toldóhüvely: két különböző fémű kábel hosszirányú toldására (pl. szabadvezeték javítás). Tüskesaru: ha a csatlakozó Cu tüskét vár, nem furatot — válókapcsolók, megszakítók tipikus kötése. CUPAL alátétre is szükséged van? A csavarozott Cu/Al átmenethez ne felejts!
CUPAL alátét M6–M20 →Egyedi formára vágva szállítjuk — ilyet más nem kínál
Korong, csík, téglalap vagy teljesen egyedi kontúr — bármit megvágunk CUPAL lemezből. Küldd el a rajzot vagy írd le a méretet, gyorsan visszajelzünk.
Kérj árajánlatot most
